Trunking Vlan Di Packet Tracer
assallamuallaikum.wr.wb
29 Juli 2016
selamat pagi guys kali ini saya akan membagikan sedikit pendapat saya tentang bagaimana cara membuat jaringan Trunking Vlan di packet tracer.
sebelumnya sih apa yang harus kita pahami tentang hal ini
adapun penggertian vlan ; Untuk membagi jaringan ke dalam virtual LAN, satu mengkonfigurasiswich jaringan atau router. Sederhana perangkat jaringan dapat partisi hanya per port fisik (jika sama sekali), dalam hal ini setiap VLAN terhubung dengan dedicated kabel jaringan (dan konektivitas VLAN dibatasi oleh jumlah port perangkat keras yang tersedia). Perangkat yang lebih canggih dapat menandai paket melalui tagging , sehingga interkoneksi tunggal ( trunk ) dapat digunakan untuk mengangkut data untuk beberapa VLAN. Karena bandwidth berbagi VLAN, batang VLAN dapat menggunakan agresi link dan / atau kualitas-of-service prioritas untuk rute data secara efisien.
VLAN memungkinkan administrator jaringan untuk host kelompok bersama-sama bahkan jika host tidak pada switch jaringan yang sama.
Hal ini dapat sangat menyederhanakan desain jaringan dan penyebaran,
karena keanggotaan VLAN dapat dikonfigurasi melalui perangkat lunak. Tanpa VLAN, pengelompokan host sesuai dengan kebutuhan sumber daya mereka membutuhkan tenaga kerja dari relokasi node atau rewiring data link.
adapun alat dan bahan ;
*laptop
*aplikasi cisco packet tracer
langkah awal dalam pengerjaan
pertama buka apllikasi packet tracer
langkah selanjutnya siapkan 4 buah pc dan dua buah switch
sambungkan dengan kabel croos sehingga saling terhubung seperti ini
setting CLI switch dengan perintah seprti dibah ini.
configurasi swictch0
dengan perintah ;
Switch-1(config)#vlan 10
Switch-1(config-vlan)#name adit
Switch-1(config-vlan)#ex
Switch-1(config)#vlan 20
Switch-1(config-vlan)#name sasa
Switch-1(config-vlan)#ex
nomer Vlan nya harus sama , yaitu vlan 10 dan vlan 20.
configurasi switch1
Switch-2(config)#vlan 10
Switch-2(config-vlan)#name adit
Switch-2(config-vlan)#ex
Switch-2(config)#vlan 20
Switch-2(config-vlan)#name sasa
Switch-2(config-vlan)#ex
Kemudian kita daftarkan port portnya sesuai dengan topologi yaitu , namun untuk
port yang yang terhubung antar switch (fa0/3) kita akan buat trunk nantinya.
konfigurasi switch0
Switch-1(config)#int fa0/1
Switch-1(config-if)#switchport mode access
Switch-1(config-if)#switchport access vlan 10
Switch-1(config-if)#ex
Switch-1(config)#int fa0/2
Switch-1(config-if)#switchport mode access
Switch-1(config-if)#switchport access vlan 20
Switch-1(config-if)#ex
Selanjutnya kita assign juga port yang di switch 2, caranya sama seperti diatas
konfigurasi switch1
Switch-1(config)#int fa0/1
Switch-1(config-if)#switchport mode access
Switch-1(config-if)#switchport access vlan 10
Switch-1(config-if)#ex
Switch-1(config)#int fa0/2
Switch-1(config-if)#switchport mode access
Switch-1(config-if)#switchport access vlan 20
Switch-1(config-if)#ex
Selanjutnya kita akan menghubungkan vlan yang sama namun berbeda switch
menggunakan Trunk. Pertama lihat dulu port yang menghubungkan switch itu
berada di fastEthernet berapa. Kemudian kita konfigurasikan di port tsb.
swicth0
Switch-1(config)#int fa0/3
Switch-1(config-if)#switchport mode trunk
Lakukan hal serupa di switch satu nya.
switch1
Switch-1(config)#int fa0/3
Switch-1(config-if)#switchport mode trunk

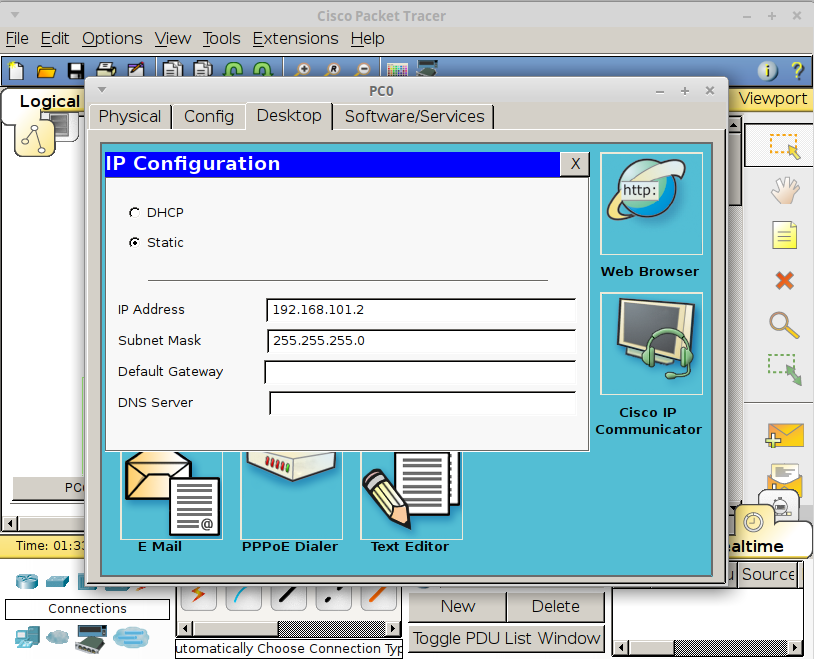

setelah itu kita setting ip masing masing komputer
kita mulai seting dari vlan 10
ip komputer 1 (vlan 10) 192.168.101.2
ip komputer 2 (vlan 10) 192.168.101.3
seting ip vlan 20
ip koputer 1 (vlan 20) 192.168.100.4
ip komputer 2 (vlan 20) 192.168.100.5
nah jika ip masing-masing pc sudah terisi langkah selanjutnya adalah dengan cara tas ip apakah saling bisa terkoneksi atau tidak dengan cara masuk
pc -> desktop -> command prompt -> lalu ketikan perintah ip yang akan kita bagi informasi apakah bisa terkoneksi atau tdak
dengan cara
Packet Tracer Pc Command Line 1.0
pc> ping 192.168.100.4
jika sudah seperti ini langkah - langkah yang anda lakukan berhasil dan komputer bisa saling berbagi informasi.
semoga bermanfaat..
wassallamuallaikum.wr.wb
referensi ; modul cisco idn.
