Static Routing Di Cisco Packet Tracer

Static Routing Di Cisco Packet Tracer

24 Agustus 2016

Pengertian :
Sebuah router yang memiliki tabel routing statik yang di setting secara manual oleh para administrator jaringan. Routing static pengaturan routing paling sederhana yang dapat dilakukan pada jaringan komputer.  Menggunakan routing statik murni dalam sebuah jaringan berarti mengisi setiap entri dalam  forwarding  table  di  setiap router yang berada di jaringan tersebut.

Penggunaan  routing  statik  dalam  sebuah  jaringan  yang  kecil  tentu  bukanlah suatu masalah,  hanya  beberapa  entri  yang  perlu  diisikan  pada  forwarding table di setiap router. Namun Anda tentu dapat membayangkan bagaimana jika harus melengkapi forwarding table di setiap router yang  jumlahnya  tidak sedikit dalam  jaringan yang besar.





Tujuan :

 Untuk memahami dan megenal jaringan agar bisa saling terubung



Langkah pembuatan :







Pertama seting router 1  dan ganti nama router menjadi R1 :

Router>en

Router#conf

Router(config)#hostname R1

R1(config)#int se0/0/0

R1(config-if)#ip add 10.10.10.2 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit

R1(config)#int fa0/0

R1(config-if)#ip add 192.168.1.3 255.255.255.0

R1(config-if)#no shut

Setelah itu kita seting router 2 dan ganti nama router menjadi R2 :

Router>en

Router#conf

Router(config)#hostname R2

R2(config)#int se0/0/0

R2(config-if)#ip add 11.11.11.2 255.255.255.0

R2(config-if)#no shu

R2(config-if)#exit

R2(config)#int fa0/0

R2(config-if)#ip add 192.168.2.3 255.255.255.0

R2(config-if)#no shut

Kemudian seting juga router 3  dan ganti nama router menjadi R3 :

Router>en

Router#conf.

Router(config)#hostname R3

R3(config)#int se0/0/0

R3(config-if)#ip add 12.12.12.2 255.255.255.0

R3(config-if)#no shut

R3(config-if)#exit

R3(config)#ip add 192.168.3.3 255.255.255.0

R3(config)#int fa0/0

R3(config-if)#ip add 192.168.3.3 255.255.255.0

R3(config-if)#no shut

Langkah berikutnya seting router terakhit yaitu router 4
dan ganti nama router menjadi R4 :

Router>en

Router#conf

Router(config)#int se0/0/0

Router(config-if)#ip add 10.10.10.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#exit

Router(config)#

Router(config)#int se0/0/1

Router(config-if)#ip add 11.11.11.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#exit

Router(config)#int se0/1/0

Router(config-if)#ip add 12.12.12.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#hostname R4

R4(config)#int fa0/0

R4(config-if)#ip add 172.16.1.1 255.255.255.0

R4(config-if)#no shut

Setelah sudah kita konfigurasi setip router tersebut untuk bisa saling berbagi informasi dan data

configurasi static routing R1:

R1(config)#ip route 11.11.11.0 255.255.255.0 10.10.10.1

R1(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.1

R1(config)#ip route 12.12.12.0 255.255.255.0 10.10.10.1

R1(config)#ip route 192.168.3.0 255.255.255.0 10.10.10.1

R1(config)#ip route 172.16.1.0 255.255.255.0 10.10.10.1

configurasi static routing R2:

R2>en

R2#conf

R2(config)#ip route 10.10.10.0 255.255.255.0 11.11.11.1

R2(config)#ip route 192.168.1.0 255.255.255.0 11.11.11.1

R2(config)#ip route 12.12.12.0 255.255.255.0 11.11.11.1

R2(config)#ip route 192.168.3.0 255.255.255.0 11.11.11.1

R2(config)#ip route 172.16.1.0 255.255.255.0 11.11.11.1

configurasi static routing R3:

R3>en

R3#conf

R3(config)#ip route 10.10.10.0 255.255.255.0 12.12.12.1

R3(config)#ip route 192.168.1.0 255.255.255.0 12.12.12.1

R3(config)#ip route 11.11.11.0 255.255.255.0 12.12.12.1

R3(config)#ip route 192.168.2.0 255.255.255.0 12.12.12.1

R3(config)#ip route 172.16.1.0 255.255.255.0 12.12.12.1

configurasi static routing R4:

R4#en

R4#conf

R4(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.2

R4(config)#ip route 192.168.2.0 255.255.255.0 11.11.11.2

R4(config)#ip route 192.168.3.0 255.255.255.0 12.12.12.2

jika sudah masukan setiap ip yang ada di setiap komputer maupun laptop dan server

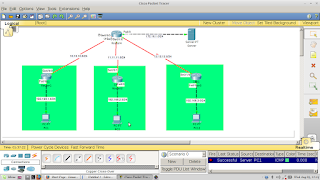

jika sudah berhasil tampilan akan seperti ini



semoga bermanfaat.......
